微模块化冷通道机柜系统-冷通道机房是什么？

　　冷通道数据机房的原理在于通过在服务器的进风区域(冷通道)安装一个物理性的封闭隔离箱体，使得通过地板静压箱风口地板所出来的冷风能够完全的被服务器所吸收，同时这些用于冷却服务器内部元器件的气流被升温后，只能通过唯一的路径(机柜后部和后侧顶部)回到精密空调中。因此，冷通道封闭必须基于以下条件来达到良好的应用性能：

微模块化冷通道机柜系统-冷通道机房是什么？

　　1) 机柜必须具有良好的承重性能，以应对冷通道系统所带来的设备密度的提升。

　　2) 柜门必须具有足够的开孔率，以保证气流通过机柜式不会受到太大的风阻。

　　3) 机柜必须有丰富的配件，包括盲板，层板等。

　　4) 兼容性的安装配件，如顶走线的封闭式强电桥架，开放式弱电桥架系统，以及顶装式等电位接地排等。

微模块化冷通道机柜系统-冷通道机房是什么？包括：

　　1) 侧门气流遏制的通道封闭门。顶部气流遏制的顶窗。

　　2) 安全管理功能。冷通道应有一套独立的温度，湿度，烟雾感应检测系统，以及门磁控制功能。

　　1. 系统概述

　　冷通道主要包括前后移动门，活动顶窗，安装龙骨，温湿度检测，烟雾检测，以及控制单元等几个部件组成。智能冷通道系统必须具有稳定的结构，良好的气密性，隔热性，以及消防联动功能。

　　精致微模块化冷通道机柜系统

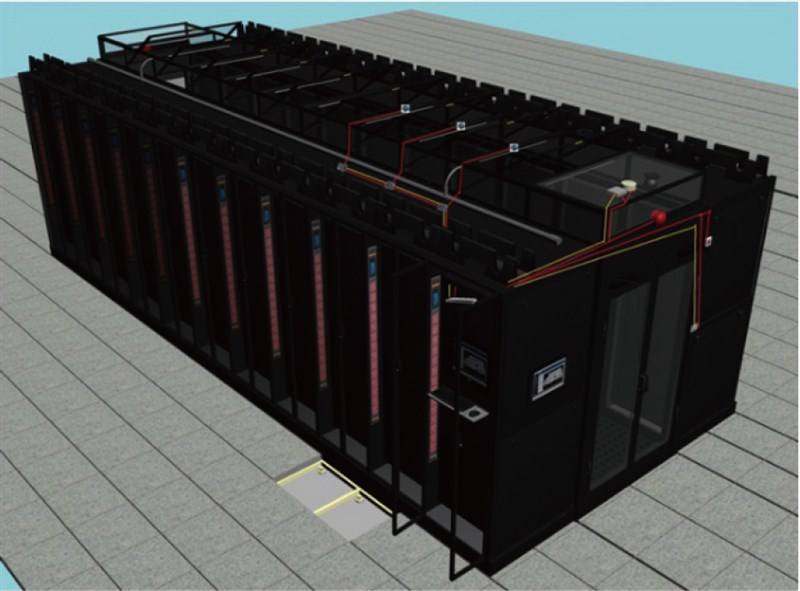

　　智能冷通道控制流程

　　冷通道需要与机房，大楼的控制平台进行联动。当检测到通道内或者通道外有火点时，都能够顺利切断顶窗门磁的供电，使顶窗下落，达到消防气体进入冷池区域的目的。同时，冷通道应有独立的强制开启按钮，用于紧急情况下打开通道。

　　2. 精致微模块化冷通道机柜系统整体结构

　　冷通道框架材质使用优质冷轧钢板，顶窗部位采用高透光率的覆膜钢化玻璃，前后移动门上安装有可用于观察的玻璃窗口。对于标准的机柜列，冷通道顶板直接安装在机柜顶部的龙骨上。对于机柜列间存在立柱的情况下，可将立柱与机柜之间使用龙骨隔板封闭起来，龙骨与机柜金属板之间的接合处使用橡胶做隔绝封闭。龙骨隔板内部填充保温岩棉，起到隔热的作用。

　　3. 移动门

　　冷通道移动门使用金属镶嵌结构，在门上部对称的位置上安装有5mm钢化玻璃以作为观察窗口。移动门使用吊槽导轨的形式安装固定，滑动轮安装在门的顶部。门的底部通过地龙骨来达到对门的垂直方向进行限位的要求。同时，在顶部吊槽内，安装有阻尼件，可以保证门的常闭性，并具有良好的动作手感。在吊槽内，同时安装有缓冲橡胶作为限位器，保证门在开闭过程中不会超过界限。

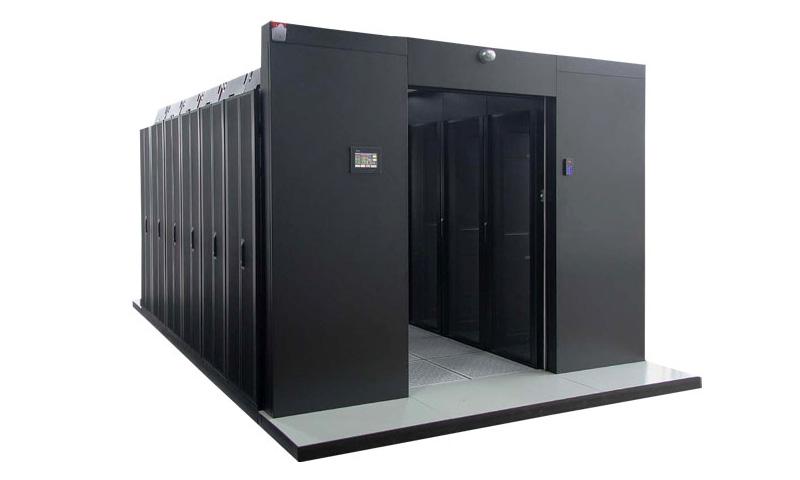

　　微模块化冷通道机柜系统移动门

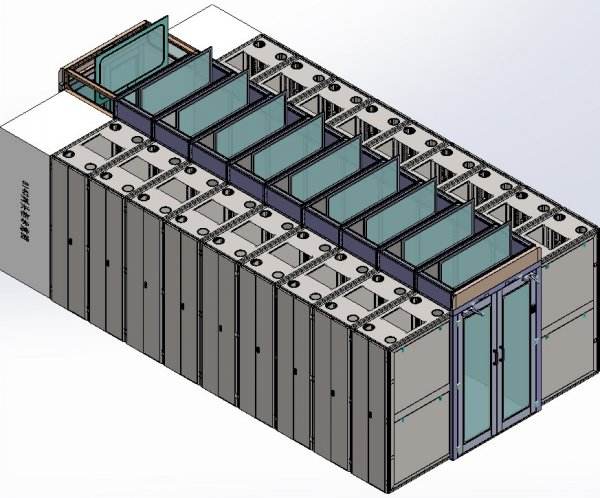

　　4. 微模块化冷通道机柜系统顶窗结构

　　顶窗结构是消防联动与制冷安全的重要控制对象。顶窗应具有如下特性：

　　1) 良好的光线通透率

　　2) 防火，隔热特性

　　3) 耐腐蚀，不易形变

　　4) 可与消防进行联动，并具有较高的通风率

　　5) 易于安装，维护，更换

　　在本方案中，顶窗使用冷轧钢板+镀膜钢化玻璃的结构组成，并通过门磁实现断电后玻璃窗体在自重作用下实现翻转，以达到让消防气体进入冷池湮灭火点得要求。翻窗在门磁失电，重力自垂之后，开启角度为90度，冷通道顶部通透率可达67%。窗体底边距离高架地板距离可达2000mm以上，不会对操作人员造成危险。

　　5. 微模块化冷通道机柜系统龙骨结构

　　机柜顶部采用龙骨架高172mm，翻窗即安装在龙骨上。同时，龙骨也可以作为机柜顶部强弱电桥架的支撑基础，可以非常方便的扩展各类结构件。顶窗所用的门磁供电线缆，环境监控用的传感器连接线缆，以及照明灯具电缆，均可以走在龙骨槽内，以实现安全，可靠，美观的布线。

　　紧急断电按钮，EPO，可以在控制系统失效或者人为需要干预时，用来强制打开冷通道的顶窗，实现空间联通。

　　磁力锁用来控制翻窗的闭合/开启，是整个消防联动的核心部分。在系统上电情况下自动吸合，在系统失电的情况下翻窗自动落下。
