网络机柜配件_机柜理线与绑扎规范图-精致机柜

作者: 精致机柜黄海华 编辑: 网络机柜配件 来源: 精致机柜官网 发布日期:2019-10-23 11:33:22
信息摘要:
      网络机柜配件_机柜理线与绑扎规范图-精致机柜,线路必须根据网络的拓扑结构和现有设备进行布置。


  排队一直是很多朋友头疼的问题。线路必须根据网络的拓扑结构和现有设备进行布置。原则上,电源线和网络机柜的电缆应分开布置。设备应适当放置,避免相互挤压,避免过高或过低,避免彼此靠得太近。如机箱内设备过多,应将设备编号;每一条线路在适当的位置标明来源,并对不同的连接有不同的识别方法(如一般的网络连接、交叉线、专用线、等等);网络的安排是基于房间号而不是人。概括为一句话是:布局清晰,线条顺序清晰,标识清晰,易于维护。

网络机柜理线

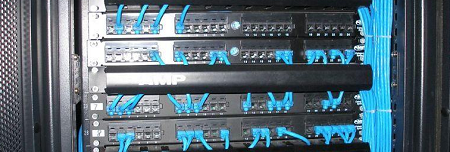

  网络机柜理线与绑扎规范图

  1、瀑布造型理线

  这是一个比较古老的布线模型,有时可以看到。它采用“花果山水窗洞”的艺术形象,直接将双绞线从接线架模块上摆动。当它整齐地分布时,它有一种美丽的层感(每层24-48对双绞线)。

  目前仍可以看出,部分接线柜采用后侧的瀑布线工艺,即电缆不做任何绑扎,直接从接线板后侧向地面摆动。这样做的好处是节省劳力和减少线间干扰(串扰)。

  瀑布线工艺是目前最常见的线对齐方法。它使用尼龙皮带将电缆绑在网络机柜内部的柱子和横梁上。它不考虑美观,只保证中间空间可以腾空用于网络设备。使用。

网络机柜理线

  网络机柜理线与绑扎规范图

  2、逆向理线

  也称为反线。反向线是在接线框的模块端连接后,通过测试后调整线路。方法是从模块开始到柜外线,同时在桥架内也对线路进行调整。这样做的好处是经过测试后,电缆不会因为双绞线测试的失败而改道,缺点是两端(进气道和接线架)已经固定。大量的线会不可避免地出现在电脑室的某个地方(通常在柜的底部)。

  反线一般是人工线,用肉眼和手完成线条。由于柜子里有大量的电缆,它们在穿过电线时会互相交叉和缠绕。因此,该方法需要大量的时间,不能提高工作效率。

  反索的优点是试验已经完成,无需担心柜后侧的电缆长度。缺点是电缆两端已经固定,电缆之间会有大量的交点。清理起来很困难,两个固定的末端之间一定有一对双绞线。这个地方经常是在地板下面(当你走下线时)或在天花板上(当你走上线时)。

  网络机柜理线与绑扎规范图3

网络机柜绑扎

  3、正向理线

  前进线也称为前馈线。前线是接线架连接前的线。它经常从电脑室的入口开始(如果是在柜与柜之间的扭曲电线线,则从其中一个柜内的接线架开始),电缆一步一步地排列。直到模块的接线框的后端。完成电线后,进行端部连接和测试。

  向前线要达到的目标是:从电脑室的入口(或电脑室网络区域)到接线柜的水平双绞线,以每个16/24/32/48接线架的单位组成,形成一对水平双绞线。线束,每个光束中的所有双绞线都是平行的(由短距离内的平行双绞线产生的线间串扰不会影响整体性能,因为每个双绞线大多铺设在桥架和实用管内。这部分是分散的,它不是平行的),所有的线之间都是平行的;每对双绞线在柜中弯曲后,就放在每个接线架的背面。整个过程仍然保持绞车中双绞线的完全平行。对应于模块的双绞线是从每个模块背面的线束底部提取的。检查后,将其固定在模块后面的支架上,或通过接线框进入模块孔。

  网络机柜理线与绑扎规范图4

  网络机柜配件_机柜理线与绑扎规范图:前向电缆的优点是可以保证电脑室的电缆每一点都整齐,没有电缆交叉。缺点是如果线缆本身在螺纹时损坏,测试通过不会导致重新布线。因此,向前线的前提是对电缆和螺纹的质量有足够的保证。
