G型机柜参数说明

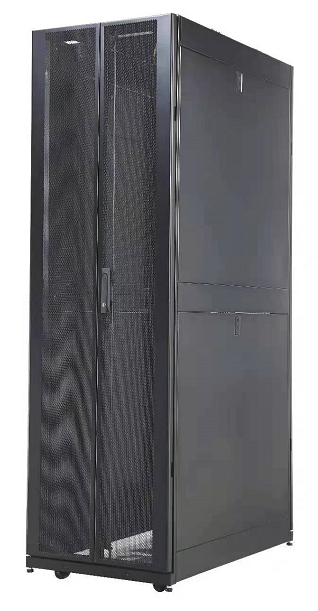

1、名称：微模块冷通道G型机柜

2、尺寸：可根据机房需求可选：

600宽*1100深*2000MM（42U）高    600宽*1200深*2000MM（42U）高

800宽*1100深*2000MM（42U）高    800宽*1200深*2000MM（42U）高

3、机柜特点: G型拼装框架结构设计,框架焊接式强度高

4、适用场景：适用在数据中心机房微模块冷通道

5、承载: 静态负载能力重达2200KG，保证不变形

6、主要材料:全部采用优质高强度一级SPCC冷轧钢板板料，保证不变形，结构严密；

7、材料厚度：方孔条立柱2.0mm，安装梁1.5mm，前门+后门+顶板+底板1.2mm，侧板1.0mm；

8、表面处理:方孔条和安装梁为镀(覆)铝锌；其余脱脂、磷化、静电喷塑 ，达到了BS6497国际标准级表面处理，全自动ICI高强粉沫静电喷涂高温烤工艺，表层外观应光洁、色泽均匀、无露底、无流积、无起泡、无裂纹、无桔皮；

9、结构说明：

1）采用G型材拼装结构设计，可实现散装发货现场组装，可有效的节省运输成本。

2）高密度网孔前门及高密度网孔后门通风率达到75％，方便安装及拆卸快开侧门和后门，方便安装和维修，前后门均应设置机械锁；

3） 两段式侧门，采用螺钉固定；

4）顶板四角设有毛刷进线孔，可有效避免线缆割伤；

5）底板进线孔加盖板，可按实际需求调整开孔大小；

6）多功能理线板，可布线也可安装竖向PDU；

7） 三点式连杆锁，门开启角度大于 120 度；

8）机柜外部结构：操作简便，工艺精湛、尺寸精密，外观高贵典雅，工艺精深、尺寸精密，结构稳固；

9）机柜焊有接地螺柱，确保机柜有效接地；

10）机柜上下均留有走线孔，机柜底部大走线盖板可调节；

10、配置说明:

前框1套，后框1套，侧安装梁6根，顶板1套，底板1套，前单开网孔门1套，后双开网孔门1套，两段式侧板4块（一侧安装2块），方孔条立柱4根（可前后调节），承重脚轮4个，支撑脚4个，设备安装螺丝50套，多功能理线板2根（选配件），方孔条前挡风板2根（选配件），

框架，650深托盘1.2mm（选配，可上下调节）；

11、所有机柜通过第三方机构检测：

1）机柜通过－广东省级-信息产业通信产品防护性能质量监督检验中心、检测机构必须具有CMA或CNAL认证)

2）深圳市计量质量检测研究院

12、机柜设计标准：

1）机柜设计符合国际标准EIA-310-E；

2）机柜符合兼容19”国际标准及其它标准及兼容国内外主流IT厂商设备安装需求、公制标准和ETSI（欧洲电信标准协会）标准系统安装；

3）标准 符合ANSI/EIA RS-310-D、IEC297-2、DIN41491；PART1、DIN41494；PART7、GB/T3047.2-92标准；

4）兼容ETSI标准，防护等级达到IP20；

13、标志\包装\运输：

1）产品表面应有标识，包括产品名称、产品型号、产品编号、制造厂名、主要参数等。

2）产品包装时选用合适的材料和结构，确保产品在运输过程中防震、防潮、不损坏，并应符合GB/T 3873规定。
